產品介紹
1、用途
該系列風機適用于輸送無腐蝕性、不自燃、最高溫度不超過700℃的高溫氣體，介質中所的塵土及硬質顆粒不大于150mg/m³。
2、形式
(1)該系列風機為單吸入式。
(2)該系列風機可制成右旋和左旋兩種型式，從電動機一端正視， 葉輪按順時針方向旋轉右旋轉風機，以“右”表示;按逆時針方向旋轉，稱左旋轉風機，以“左”表示。
(3)風機出口位置以機殼出口角度表示，“左”、 “右” 均可制成0°、45°、 90°、135°、 180°、225° 共6種角度。
3.結構特點
(1)葉輪葉輪上有12片前向彎曲葉片，葉輪成型后，經動、靜平衡及超速試驗、保證運轉平穩，安全可靠。
(2)機殼用低合金鋼板制成蝸形體。
(3)進風口收斂式流線型的整體結構，用螺栓聯接在前蓋板上。
(4)傳動組由主軸、水冷軸承箱、聯軸器等組成，主軸采用優質合金鋼，軸承箱為整體水冷結構。
該系列風機適用于輸送無腐蝕性、不自燃、最高溫度不超過700℃的高溫氣體，介質中所的塵土及硬質顆粒不大于150mg/m³。
2、形式
(1)該系列風機為單吸入式。
(2)該系列風機可制成右旋和左旋兩種型式，從電動機一端正視， 葉輪按順時針方向旋轉右旋轉風機，以“右”表示;按逆時針方向旋轉，稱左旋轉風機，以“左”表示。
(3)風機出口位置以機殼出口角度表示，“左”、 “右” 均可制成0°、45°、 90°、135°、 180°、225° 共6種角度。
3.結構特點
(1)葉輪葉輪上有12片前向彎曲葉片，葉輪成型后，經動、靜平衡及超速試驗、保證運轉平穩，安全可靠。
(2)機殼用低合金鋼板制成蝸形體。
(3)進風口收斂式流線型的整體結構，用螺栓聯接在前蓋板上。
(4)傳動組由主軸、水冷軸承箱、聯軸器等組成，主軸采用優質合金鋼，軸承箱為整體水冷結構。

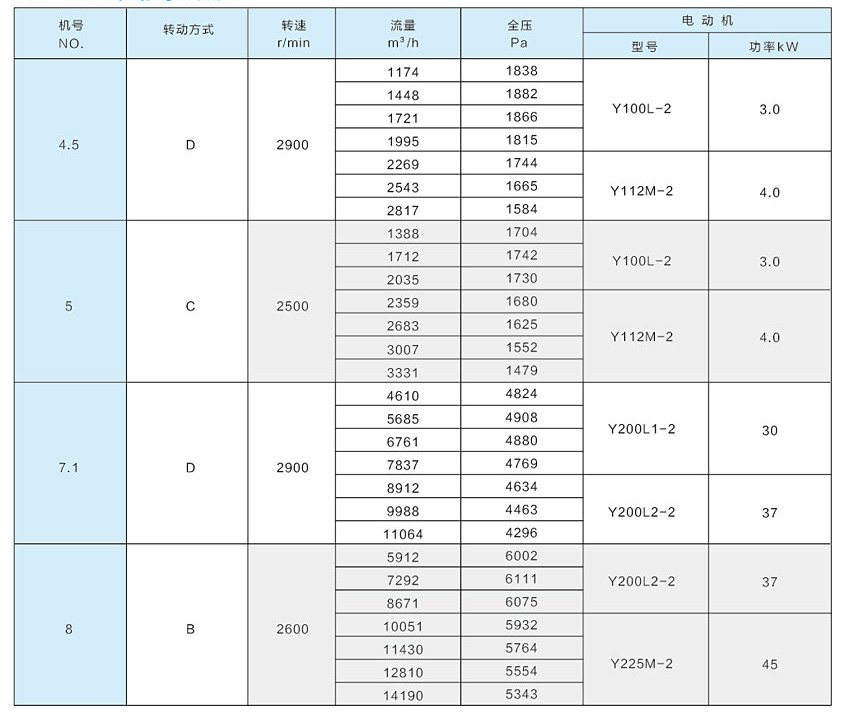

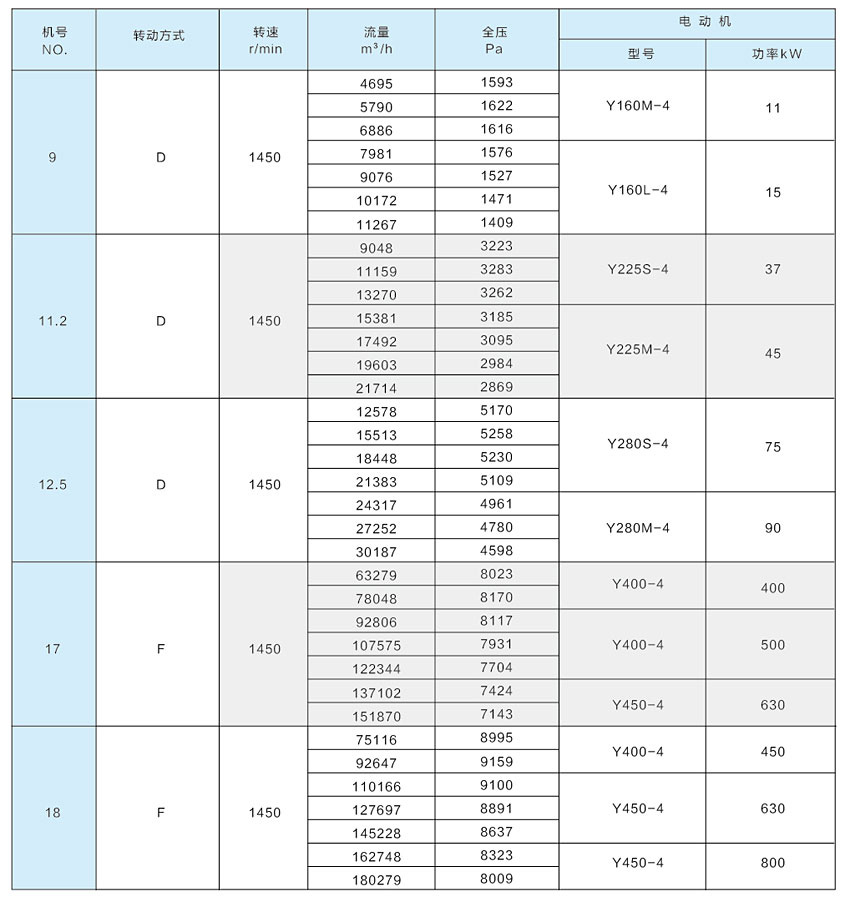

技術參數
